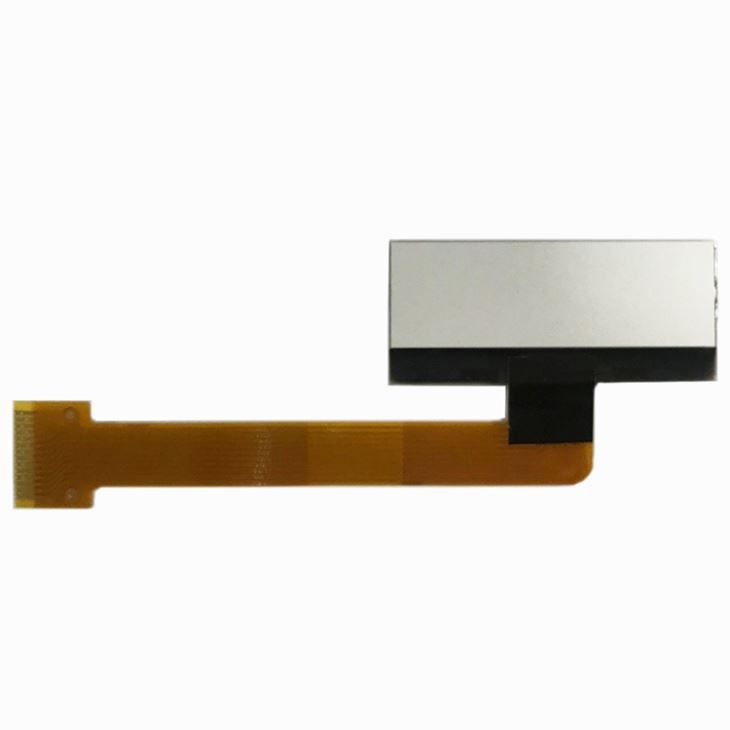

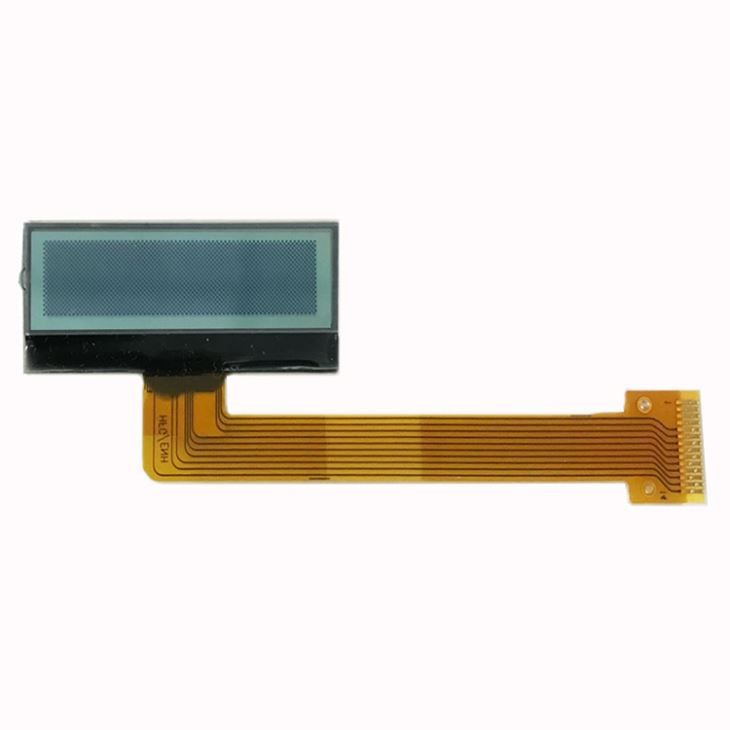

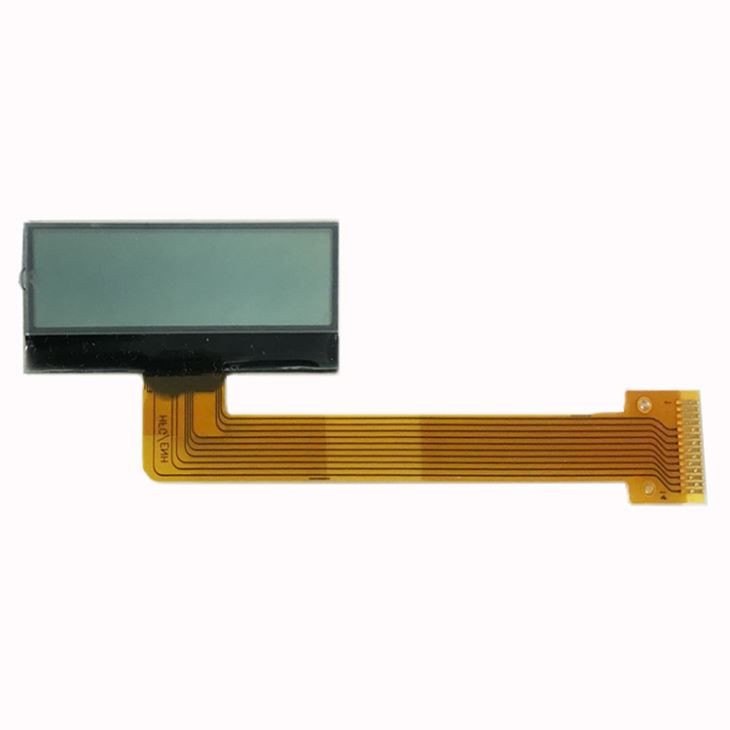

Kis méretű grafikus LCD kijelző modul
Tervezőmérnökeink sok LCD-vezérlő adatlapot gyűjtöttek össze minden LCD-kijelzőnkkel kapcsolatban, miközben átvizsgálták a különböző kijelzővezérlőket és lapkakészleteket. Azért adtuk ide őket, hogy megkönnyítsük Önnek a különböző vezérlőkkel és lapkakészletekkel való munkát.
- A termék bemutatása
termék leírás
Tervezőmérnökeink sok LCD-vezérlő adatlapot gyűjtöttek össze minden LCD-kijelzőnkkel kapcsolatban, miközben átvizsgálták a különböző kijelzővezérlőket és lapkakészleteket. Azért adtuk ide őket, hogy megkönnyítsük Önnek a különböző vezérlőkkel és lapkakészletekkel való munkát. Ezeket az LCD adatlapokat nem a Crystalfontz készítette és nem tartja karban; egyszerűen „ahogy vannak” az Ön használatára.
Műszaki adatok
Kis méretű grafikus LCD kijelző | |

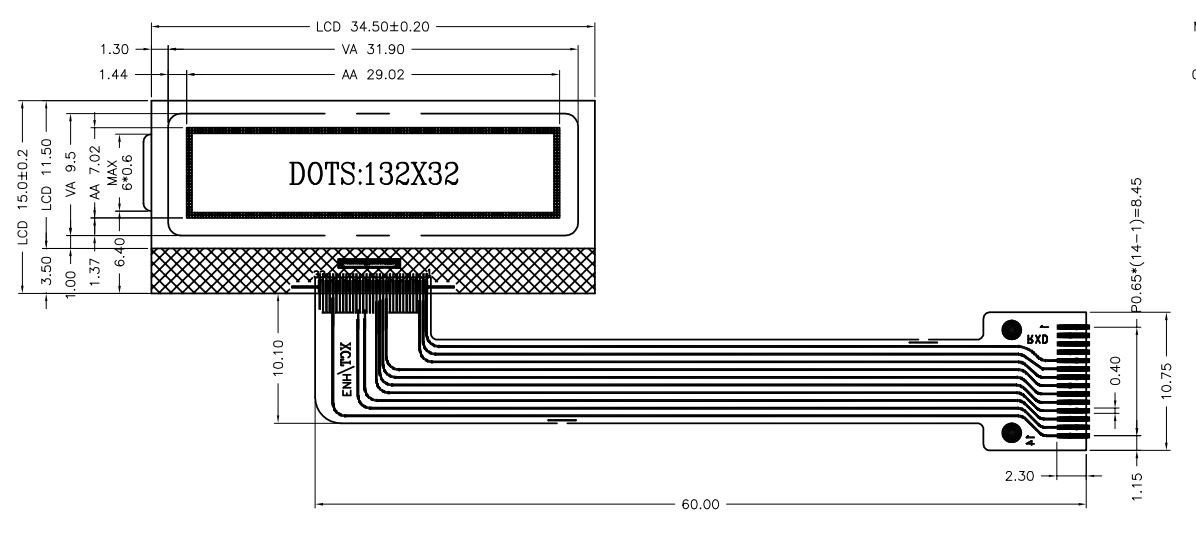

Vázlat mérete | 34,5x15 mm |
Nézet terület | 31,9x9,5 mm |
Aktív terület | 29,02x7,02 mm |
Kijelző felbontása | 132x32 |
Megjelenítési mód | FSTN/Fényvisszaverő/Pozitív |
Nézetszög | 12:00 |
Vezetési mód | 1/32 vám, 1/6 elfogultság |
VOP | 6.2V |
VDD | 3.0V |
TOP | -10 - plusz 60 |
TST | -20- plusz 70 |
Csatlakozó | COG plusz FPC |
Illesztőprogram IC | ST7567 (vagy más kompatibilis IC) |
RoHS-kompatibilis | Igen |
1. Megjelenítési mód: FSTN / Fényvisszaverő / Pozitív.
2. Nézőszög: 12 0'óra.
3. Meghajtási mód: 1/32 Duty 1/6 Bias, Vop=6.2V (vevői minta), Vdd=3.0V.
4. Felső: -10 fok ~ plusz 60 fok , Tst: -20 fok fok ~ plusz 70 fok fok .
5. Csatlakozó: COG plusz FPC.
6. Meghajtó IC: ST7567 (vagy más kompatibilis IC)
7. RoHS-kompatibilis: Igen.
GYIK
1. Tud rajzokat és kapcsolódó eljárásokat adni?
V: Rajzokat és eljárásokat tudunk biztosítani az ügyfelek számára, hogy megerősítsék.
2. Hogyan kezeli a termékminőséget?
V: A termékeket sütik, öregítik, elektromos méréssel és egyéb tesztelési eljárásokkal végzik.
3. Raktáron van a termék? Milyen hosszú a gyártási ciklus?
V: Egyes termékek raktáron vannak, kis tételes gyártás 1 hétig, tömeggyártás 2 hétig.
