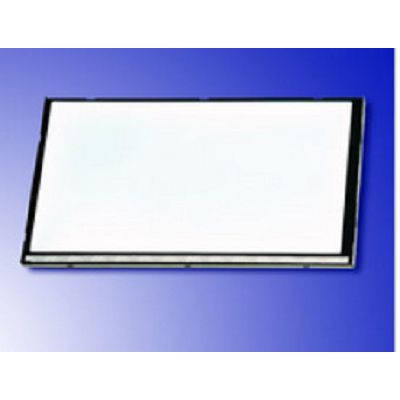

Fehér LED háttérvilágítás a berendezésekhez
A fehér LED-es háttérvilágítás alacsony fogyasztású, és sokkal kevesebb hőt termel, mint a többi háttérvilágítási technológia, ami megnöveli a többi kijelzőelem tartósságát és teljesítményét. Ezenkívül ez csökkenti a tűz- és robbanásveszélyt.
- A termék bemutatása
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., professzionális LCD kijelző, LCM LCD modul, LED háttérvilágítás forrás, TP érintőképernyő tervezés fejlesztés, gyártás. Magas színvonalú, tapasztalt mérnöki és műszaki személyzet csoportjával, hogy minőségi termékeket és szolgáltatásokat biztosítsunk Önnek.
A cég a közép- és magas minőségű TN, HTN, STN, VA, TFT termékek piacvezetője. Ugyanakkor biztosítunk fúrási, köszörülési és egyéb speciális eljárási termékeket, amelyek támogatják az LCM-et, a HEAT SEAL-t. A cég termékeit széles körben használják kommunikációs terminálokban (okostelefonok, táblagépek stb.), háztartási gépekben, autóelektronikában, digitális termékekben és más iparágakban, és exportálják Hongkongba, Tajvanba, Európába, Amerikába, Japánba és Dél-Koreába, valamint más régiókban és országokban.
Miért válasszon minket
Gyors szállítás
Együttműködünk professzionális tengeri szállítmányozási, légi és logisztikai cégekkel, hogy a legjobb szállítási megoldást kínáljuk Önnek.
Jó minőség
A termékek kiválóak, a részletek gondosan kidolgozottak. Minden nyersanyag szigorúan ellenőrzött.
Profi csapat
A csapat tagjai magasan képzettek és jártasak a saját szerepkörükben, és rendelkeznek a szükséges végzettséggel, képzéssel és tapasztalattal ahhoz, hogy munkájuk során kitűnjenek.
Jó szolgáltatások
Ügyfélszolgálat az Ön igényeinek megfelelő kérdések megválaszolásához, személyre szabott megoldások, árajánlatok és logisztikai nyomon követés érdekében.
A fehér LED-es háttérvilágítás alacsony fogyasztású, és sokkal kevesebb hőt termel, mint a többi háttérvilágítási technológia, ami megnöveli a többi kijelzőelem tartósságát és teljesítményét. Ezenkívül ez csökkenti a tűz- és robbanásveszélyt. A fehér LED-es háttérvilágítást egyenárammal (egyenárammal) és alacsony feszültséggel (akár 1,5 V-ig is) hajtják, amelyek alkalmasak akkumulátoros meghajtásra, és nem okoznak interferenciát az áramkörben. A LED technológia fejlődésével a LED chipek kicsivé válnak. Így lehetséges nagyon vékony háttérvilágítás (0,5 mm vastag vagy vékonyabb).
Az LCD-kijelző önmagában nem tud fényt kibocsátani. Ahhoz, hogy az LCD-kijelzőt félhomályos környezetben használjuk, háttérvilágítást kell használni fényforrásként. Számos különböző technológia létezik, amelyek képesek háttérvilágítást előállítani, az EL (elektrolumineszcens), CCFL (hidegkatódos fénycsövek) és LED (fénykibocsátó dióda) lámpáktól kezdve. A Shuji Nakamura [3] kék LED-es technológiájának áttörése azonban ahhoz vezetett, hogy a White LED Backlight for Equipment uralja a piacot.
A fehér LED-es háttérvilágítás előnyei a berendezésekhez
Hosszú élettartam és környezetbarát
Legyen szó akár vállalkozásról, akár lakástulajdonosról (vagy mindkettőről), a fehér LED-es háttérvilágítás a berendezésekhez segíthet abban, hogy több futásteljesítményt tudjon kihozni technológiájából.
A fehér LED-es háttérvilágítás általában hosszabb ideig tart, mint elektrolumineszcens társa, élettartama körülbelül 50, 000 óra vagy több, a típustól és a használat módjától függően. Az ipari fehér LED-es háttérvilágítás berendezésekhez jellemzően tartósabb és tartósabb, mint a kereskedelmi minőségű háttérvilágítású kijelzőtechnológia, mivel egyre jobban kihasználható.
Kiváló fényerő-egyensúly
A LED-es háttérvilágítás technológia kiváló egyenletes fényerőt biztosít a felhasználói élmény fokozása és javítása érdekében. Alapvetően ez azt jelenti, hogy a háttérvilágítás belső szerkezete és elhelyezése lehetővé teszi, hogy egyenletesebben ossza el a fényt a képernyőn, hogy nagy felbontású láthatóságot biztosítson.
A fényfrekvencia rugalmas beállítása
A hagyományos CCFL lámpákkal szemben a LED-es háttérvilágítás technológia sokkal fejlettebb abban az értelemben, hogy teljesen kiküszöböli a képernyőn villódzó fényt. Ez sokkal hatékonyabb és élvezetesebb felhasználói élményt tesz lehetővé, akár TV-ről, akár laptopról van szó.
Kisfeszültségű tápegységet használ
Mivel a legtöbb LED-es háttérvilágítási technológia nagyon alacsony, legfeljebb 5-24 voltos feszültségű tápegységet használ, ez segít meghosszabbítani a teljes élettartamát, megakadályozza az egység túlmelegedését, és hosszabb kijelzőhasználatot tesz lehetővé. Ez az oka annak, hogy sok kereskedelmi digitális kijelzőgyártó integrálja a White LED háttérvilágítást a berendezésekhez a fejlett tervezésébe.
Könnyen vezérelhető és megjeleníthető a színjellemzők
A LED-es háttérvilágítás technológia másik előnye, hogy megkönnyíti a felhasználó számára az adott színjellemzők vezérlését és megjelenítését különféle árnyalatok használatával, beleértve a kéket, pirosat és zöldet.
A színkülönbségek széles skálája egyedibb és kissé interaktív felhasználói élményt biztosít, amely segít a digitális kijelző bármilyen céljának kiszolgálásában.
Fehér LED háttérvilágítás a berendezésekhez
Szélén megvilágított
A LED-es háttérvilágítás legelterjedtebb típusa az LCD-k élén megvilágított. Az élen megvilágított háttérvilágítás az LCD-képernyő kerülete körüli LED-ek használatát jelenti. A széleken megvilágított LCD-k továbbra is ugyanazokkal a folyékony pixelekkel rendelkeznek, mint a többi LCD-n. A háttérvilágításhoz azonban sok kis LED-ből álló kerületet vagy peremet tartalmaznak. Ezek a LED-ek megvilágítják az LCD képernyő oldalain lévő képpontjait, így látható képeket készítenek.
Közvetlen megvilágítású
Egyes LCD-k közvetlen megvilágítású háttérvilágítással rendelkeznek. A közvetlen megvilágítású háttérvilágítás egy olyan LED-alapú háttérvilágítás, amely magában foglalja a LED-ek használatát egy rácsmintában közvetlenül a pixelréteg mögött. Ez nem ugyanaz, mint a szélén megvilágított háttérvilágítás. A szélén megvilágított háttérvilágítással a LED-ek az LCD kerülete vagy pereme körül helyezkednek el. A közvetlen megvilágítású háttérvilágítással a LED-ek a pixelréteg mögé kerülnek. Sorok oszlopaiba vannak elrendezve, hogy egy rácsot alkossanak. Működés közben a LED-rács hátulról világítja meg a pixelréteget.
Helyi tompítás
A LED-es háttérvilágítás másik elterjedt típusa az LCD-k számára a helyi elsötétítés. A helyi fényerőszabályzással a több LED-ből álló csoportok egyedileg vezérelhetők. A legtöbb helyi tompított LCD-n a LED-ek elrendezése hasonló, mint a közvetlen megvilágítású LCD-n. Más szóval, LED-rácsuk van, nem pedig LED-ek kerülete. A különbség az, hogy a helyi elsötétítő LCD-k külön vezérelhetik a LED-csoportokat vagy -csoportokat, mint a többi LED.
Teljes tömb helyi tompítás
Végül van egy teljes tömb helyi tompított háttérvilágítás. Ez az alternatív háttérvilágítási technológia hasonló a közvetlen megvilágítású háttérvilágításhoz. Mind a közvetlen megvilágítású háttérvilágítás, mind a teljes tömbös helyi tompítású háttérvilágítás LED-rácsot tartalmaz. Ugyanez vonatkozik a helyi tompításra is. Mit jelent pontosan a teljes tömbös helyi fényerőszabályzás? Ez egy háttérvilágítási technológia, amelyben minden LED egyedileg szabályozható.
A közvetlen megvilágítású háttérvilágítással az összes LED egyszerre vezérelhető. A helyi tompított háttérvilágítással a LED-csoportok külön-külön vezérelhetők. A teljes tömbös háttérvilágítással pedig minden LED külön vezérelhető. A teljesen tömbös helyi tompított LCD-k többe kerülnek, mint azok, amelyek más típusú háttérvilágítást használnak.
Fehér LED háttérvilágítás anyaga a felszereléshez
A fehér LED-es háttérvilágítás a berendezésekhez rendszerint több kulcsfontosságú alkatrészből áll, amelyek mindegyike speciális anyagokból készült, amelyeket az LCD (folyadékkristályos kijelző) megvilágítására szolgáló funkciójukra terveztek. A berendezésekhez használt fehér LED-es háttérvilágításhoz használt elsődleges anyagok a következők:
Fénykibocsátó diódák (LED-ek):Ezek a fényt generáló alapvető összetevők. A LED-ek olyan félvezető anyagokból készülnek, mint a gallium-arzenid (GaAs), gallium-foszfid (GaP), indium-gallium-nitrid (InGaN) vagy alumínium-gallium-indium-foszfid (AlGaInP). A különböző félvezető anyagok különböző hullámhosszúságú fényt bocsátanak ki, amely különböző színeknek felel meg.
Szubsztrát:A LED-chipeket gyakran kerámiából vagy fémből készült hordozóra szerelik, amely szerkezeti támaszt nyújt, és segít elvezetni a LED-ek által termelt hőt.
Foszfor bevonat:A fehér LED-ek esetében a kék vagy ultraibolya LED-eket általában sárga fényporos anyaggal, például ittrium-alumínium gránáttal (YAG) vonják be, hogy a kibocsátott fény egy részét sárga fénnyé alakítsák, és az eredeti kék fénnyel kombinálva fehér fényt hoznak létre.
Reflektor poharak:Ezek fényvisszaverő anyagokból, például ezüstből vagy alumíniumból készülnek, és a LED-ek által kibocsátott fény fókuszálására és az LCD képernyő felé történő irányítására szolgálnak.
Fényvezető lemez (LGP):A jellemzően akrilból vagy polietilén-tereftalátból (PET) készült LGP-t úgy tervezték, hogy a LED-ek fényét a kijelző szélei felé terelje, ahol azt egy reflektor visszaveri, és visszairányítja a képernyőre.
Előlap és keret:Ezek a műanyagból vagy fémből készült részek a helyén tartják a teljes háttérvilágítási egységet, és védőréteget képeznek a kijelző széle körül.
A fehér LED háttérvilágítás a berendezésekhez egy általános fényforrás, amelyet széles körben használnak különféle elektronikus berendezésekben és világítóeszközökben. Feladata a láthatóság és az értékelés javítása azáltal, hogy fényt biztosít a tárgy mögé, hogy tisztábbá tegye a tárgy körvonalait.
A fehér LED háttérvilágítás a berendezésekhez egy általános fényforrás, amelyet széles körben használnak különféle elektronikus berendezésekben és világítóeszközökben. Feladata a láthatóság és az értékelés javítása azáltal, hogy fényt biztosít a tárgy mögé, hogy tisztábbá tegye a tárgy körvonalait.
Először is, a fehér LED háttérvilágítás a berendezésekhez létfontosságú szerepet játszik az elektronikus eszközökben. Például egy LCD-kijelzőn a fehér LED háttérvilágítás kulcsfontosságú a képek megjelenítéséhez. Lehetővé teszi a képek tiszta megjelenítését, mivel egyenletes fényt biztosít az LCD képernyő mögött. Az Equipment White LED háttérvilágításának fényereje és egyenletessége döntő fontosságú a kijelző minősége szempontjából, mivel közvetlenül befolyásolja a kép tisztaságát és színvisszaadását. Ugyanakkor a White LED háttérvilágítás energiafogyasztása is fontos szempont, mert közvetlenül befolyásolja az akkumulátor élettartamát és az elektronikai eszközök energiahatékonyságát.
Másodszor, a fehér LED-es háttérvilágítás a világítási eszközökben is fontos szerepet játszik. A hagyományos világítóberendezések általában elülső fényforrást használnak, vagyis a fény közvetlenül a megvilágított tárgyra világít. A fehér LED háttérvilágítás megjelenése azonban megváltoztatta ezt a hagyományos világítási módszert. A fehér LED-es háttérvilágítás a berendezésekhez javítja a láthatóságot azáltal, hogy megvilágítja a tárgyat, tisztábbá téve a tárgy körvonalait. Ezen túlmenően a White LED Backlight for Equipment a fényerő és a szín beállításával is különböző atmoszférákat és effektusokat tud teremteni, így változatosabb és személyre szabottabb a világítóeszköz.
A berendezésekhez készült fehér LED-es háttérvilágítás azonban problémákat és kihívásokat is jelent. Először is, a fehér LED háttérvilágítás a berendezésekhez nagy energiát fogyaszt, különösen a nagy méretű kijelzőkben és világítótestekben. Ez nemcsak növeli az energiafogyasztást, hanem bizonyos terhelést is gyakorol a környezetre. Másodszor, a fehér LED-es háttérvilágítás a berendezések egységességének és a fényerő szabályozásának érdekében szintén kihívást jelent. Mivel a berendezésekhez készült fehér LED-es háttérvilágításnak a teljes tárgy mögé kell fényt biztosítania, a fény egyenletességének biztosítása technikai probléma. Ezen túlmenően a White LED Backlight for Equipment fényerőszabályozása is precíz beállítást igényel, hogy megfeleljen a különböző forgatókönyvek és igények követelményeinek.
Melyek a fehér LED-es háttérvilágítás alapvető folyamatai a berendezésgyártáshoz?
Háttérvilágítás forrása:Ez egy olyan tárgy, amely fényforrást biztosít. Ez egy folyadékkristályos kijelző (LCD) mögötti fényforrás. Fényvezető lemezből, diffúzor filmből (fénykibocsátó felület), fényvisszaverő fóliából és fényforrásból áll. Egyenletes fénykibocsátással és nagy fényerővel, hosszú élettartammal és egyéb jellemzőkkel rendelkezik. A fénykibocsátó helyzet szerint felosztható LED-es oldali háttérvilágításra, LED-es beépülő oldali háttérvilágításra, LED-es alsó kötési háttérvilágításra és színes képernyő-háttérvilágításra.
1. Tisztítás:Ultrahanggal tisztítsa meg a PCB-t vagy a LED-es ólomkeretet, és szárítsa meg.
2. Szerelés:Miután előkészítette a LED chip (nagy ostya) alján lévő elektródát ezüst ragasztóval, bontsa ki, és helyezze a kiterjesztett chipet (nagy ostya) a kristály piercing asztalra, és a kristálytollal mozgassa a matricát egyenként alá. a mikroszkóp. A PCB vagy a LED konzol megfelelő párnáira felszerelve, majd szinterezve az ezüst ragasztó kikeményítésére.
3. Nyomáshegesztés:Alumíniumhuzal vagy aranyhuzal hegesztőgép segítségével csatlakoztassa az elektródát a LED matricához, mint árambefecskendezéshez. Az alumíniumhuzal-hegesztőgépet általában a LED-nek a PCB-re történő közvetlen rögzítésére használják, és a fehér fényű TOP-LED gyártásához aranyhuzalhegesztőgép szükséges.
4. Kapszulázás:A LED matricákat és kötőhuzalokat epoxi védi a ragasztó adagolásával, a PCB-re történő adagolásnál pedig szigorú követelmények vonatkoznak a kikeményedett gél formájára, ami közvetlenül összefügg a kész háttérvilágítás fényerősségével. A folyamat a foszfor (fehér fényű LED) feladatát is átveszi.
5. Forrasztás:Ha a háttérvilágítás SMD-LED vagy más csomagolt LED, akkor a LED-eket az összeszerelési folyamat előtt forrasztani kell a nyomtatott áramköri lapra.
6. Filmvágás:Lyukasztó segítségével vágja ki a háttérvilágításhoz szükséges különféle diffúziós fóliákat és fényvisszaverő fóliákat.
7. Összeszerelés:A rajzok követelményei szerint manuálisan szerelje fel a megfelelő pozícióba a háttérvilágítás különböző anyagait.
A háttérvilágítás felépítése és működési elve
A White LED háttérvilágítás a berendezésekhez az a fényforrás, amely az LCD panelt biztosítja. Főleg fényforrásból, fényvezető lemezből, optikai fóliából, műanyag keretből stb. áll. A White LED háttérvilágításnak nagy fényerővel, hosszú élettartammal és egyenletes világítással kell rendelkeznie. Jelenleg három fő típusa van a fehér LED háttérvilágításnak a berendezésekhez: EL, CCFL és LED. A fényforrás eloszlási helyzete szerint él- és közvetlen megvilágítású típusokra oszthatók. Ahogy az LCD-modulok tovább fejlődnek a világosabb, könnyebb és vékonyabb eszközök felé, a mobiltelefonokhoz készült, élvilágítású LEDWhite LED-es háttérvilágítás a mobiltelefonok fehér LED-es háttérvilágításának fő áramkörévé vált.
Mivel a direkt típusú modulok vastagabbak és nem felelnek meg a könnyű, vékony és rövid trendnek, jelenleg többnyire oldalsó megvilágításúak. A fényvezető lemez funkciója a fényszóródás irányának irányítása a panel fényerejének javítása és a panel fényerejének egyenletességének biztosítása érdekében. , a fényvezető lemez minősége nagy hatással van a White LED Backlight for Equipment plate-re, amely az egyik kulcsfontosságú technológiája az élen megvilágított White LED Backlight for Equipment plate. A fényvezető lemez fröccsöntéses módszerrel préseli az akrilt egy sima felületű lemezbe, majd egy erősen visszaverő és nem fényelnyelő anyag segítségével szitanyomással diffúziós pontokat nyomtat a fényvezető lemez alsó felületére. A fényforrás a fényvezető lemez oldalán található.
Az oldalon a kibocsátott fény visszaverődés útján jut át a másik végére. Amikor a fény eléri a diffúziós pontot, a visszavert fény minden szögbe szétterjed, majd a fényvezető lemez elejéről bocsát ki, különböző sűrűségű és különböző méretű diffúziós pontokat használva. Egyenletesen ragyoghat a fényvezető lemez. A fényvisszaverő lemez célja, hogy az alján kitett fényt visszaverje a fényvezető lemezbe, ezzel javítva a fényhasználat hatékonyságát. A fényvezető lemezek nyomtatott és nem nyomtatott típusokra oszthatók a különböző folyamatfolyamatok szerint.
A nyomtatott típus akrillemezen nagy fényvisszaverő képességű és nem fényelnyelő anyagot használ, a fényvezető lemez aljára szitanyomással kerek vagy négyzet alakú formát nyomtatnak. diffúziós pont. A nem nyomtatható típus precíziós formákat használ, hogy kis mennyiségű, eltérő törésmutatóval rendelkező szemcsés anyagot fecskendezzen az akril anyagba a fényvezető lemez fröccsöntése során, hogy közvetlenül képezzenek sűrűn tömörített apró dudorokat, amelyek pontként funkcionálnak. Jelenleg a legtöbb hazai gyártó még mindig nyomtatott fényvezető lemezeket használ fényvezető elemként.
A nyomtatott fényvezető lemezek előnye az alacsony fejlesztési költség és a gyors gyártás, míg a nem nyomtatott fényvezető lemezek műszakilag bonyolultabbak, de kiváló fényerővel rendelkeznek. Penészfejlesztés A technológia jelenti a szűk keresztmetszetet. Ezenkívül a forma szerint lapos panelekre és ék alakú táblákra osztható. A lapos paneleket leginkább a monitorokban, az ék alakú táblákat pedig a notebookokban használják leginkább. Ami a diffúziós lemez fő célját illeti, a termék elülső részének fényerejének javítása. Egyenletesebbé teheti a fényeloszlást, így a visszaverődési pont árnyéka nem látható elölről. Ezen túlmenően, mivel a fény irányíthatósága a diffúzor lemezről történő kibocsátása után nagyon gyenge, prizma lapot (optikai filmet) kell használni a fény irányának korrigálására a kondenzáló fény hatásának elérése és a fényerő javítása érdekében. az eleje.
A mi gyárunk
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., professzionális LCD kijelző, LCM LCD modul, LED háttérvilágítás forrás, TP érintőképernyő tervezés fejlesztés, gyártás. Magas színvonalú, tapasztalt mérnöki és műszaki személyzet csoportjával, hogy minőségi termékeket és szolgáltatásokat biztosítsunk Önnek.
