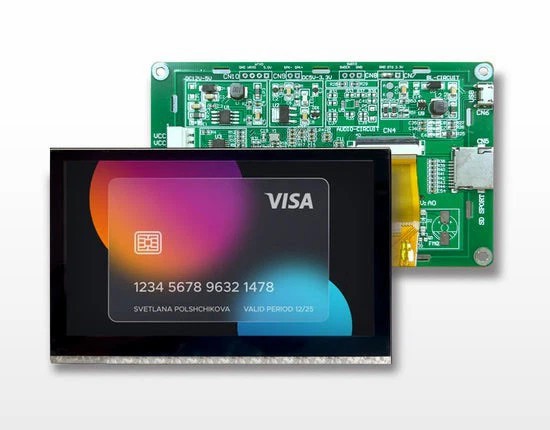

4,3 hüvelykes TFT érintőképernyővel
A 4,3 hüvelykes érintőképernyős TFT olyan vékonyréteg-tranzisztoros (TFT) LCD-re vonatkozik (folyadékkristályos kijelző), amely integrálja az érintőképernyő funkciót. A TFT LCD-ket széles körben használják különféle elektronikus eszközökben, mivel képesek egyes képpontokat vezérelni, ami éles képeket és tiszta szöveget eredményez. Az érintés funkcióval ellátott kijelzők lehetővé teszik a felhasználók számára, hogy ujjaival vagy speciális ceruzákkal közvetlenül kapcsolatba lépjenek a képernyőn megjelenő tartalommal.
- A termék bemutatása
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., professzionális LCD kijelző, LCM LCD modul, LED háttérvilágítás forrás, TP érintőképernyő tervezés fejlesztés, gyártás. Magas színvonalú, tapasztalt mérnöki és műszaki személyzet csoportjával, hogy minőségi termékeket és szolgáltatásokat biztosítsunk Önnek.
A cég a közép- és magas minőségű TN, HTN, STN, VA, TFT termékek piacvezetője. Ugyanakkor biztosítunk fúró-, csiszolószög- és egyéb speciális eljárási termékeket, amelyek támogatják az LCM-et, a HEAT SEAL-t. A cég termékeit széles körben használják kommunikációs terminálokban (okostelefonok, táblagépek stb.), háztartási gépekben, autóelektronikában, digitális termékekben és más iparágakban, és exportálják Hongkongba, Tajvanba, Európába, Amerikába, Japánba és Dél-Koreába, más régiókban és országokban.
Miért válasszon minket
Gyors szállítás
Együttműködünk professzionális tengeri szállítmányozási, légi és logisztikai cégekkel, hogy a legjobb szállítási megoldást kínáljuk Önnek.
Jó minőség
A termékek kiválóak, a részletek gondosan kidolgozottak. Minden nyersanyag szigorúan ellenőrzött.
Profi csapat
A csapat tagjai magasan képzettek és jártasak a saját szerepkörükben, és rendelkeznek a szükséges végzettséggel, képzéssel és tapasztalattal ahhoz, hogy munkájuk során kitűnjenek.
Jó szolgáltatások
Ügyfélszolgálat az Ön igényeinek megfelelő kérdések megválaszolásához, testreszabott megoldások, árajánlatok és logisztikai nyomon követés érdekében.
A 4,3 hüvelykes érintőképernyős TFT olyan vékonyréteg-tranzisztoros (TFT) LCD-re vonatkozik (folyadékkristályos kijelző), amely integrálja az érintőképernyő funkciót. A TFT LCD-ket széles körben használják különféle elektronikus eszközökben, mivel képesek egyes képpontokat vezérelni, ami éles képeket és tiszta szöveget eredményez. Az érintés funkcióval ellátott kijelzők lehetővé teszik a felhasználók számára, hogy ujjaival vagy speciális ceruzákkal közvetlenül kapcsolatba lépjenek a képernyőn megjelenő tartalommal.
A TFT-kijelző érintőképernyős komponense jellemzően egy kapacitív vagy rezisztív rétegből áll, amelyet az LCD tetejére helyeznek el. A modern eszközökben legelterjedtebb kapacitív érintőképernyőkben az átlátszó elektródák érzékelik az ujj jelenlétét és helyzetét egy vezetőképes tárgy, például emberi ujj közelsége által okozott kapacitásváltozások mérésével. A rezisztív érintőképernyők viszont úgy működnek, hogy érzékelik a nyomást két réteg anyagra, amelyeket egy kis rés választ el egymástól; érintéskor a rétegek érintkeznek a nyomás helyén, és az ellenállás változását mérik az érintés helyének meghatározásához.
A 4,3 hüvelykes érintőképernyős TFT előnyei
A 4,3 hüvelykes érintőképernyős TFT kijelző minősége kiváló
Mert a 4,3 hüvelykes TFT érintőképernyős képernyő minden pontja megtartja a színt és a fényerőt a jel vétele után, és állandó fényt bocsát ki, ellentétben a katódsugárcsöves kijelzővel (CRT), amelynek folyamatosan frissítenie kell a fényes foltot. Ezért az LCD paneles TFT kiváló képminőséggel rendelkezik, és soha nem villog, így minimálisra csökkenti a szem fáradását.
A 4,3 hüvelykes érintőképernyős TFT energiafogyasztása kicsi
A hagyományos kijelző számos áramkörből áll. Amikor ezek az áramkörök működésre hajtják a katódsugár-képcsövet, sok energiát kell fogyasztaniuk, és a hangerő növekedésével a belső áramkör által fogyasztott teljesítmény határozottan nő. Ezzel szemben a TFT folyadékkristályos kijelző fogyasztása főként a belső elektródákra és a meghajtó IC-re kerül, így az energiafogyasztás jóval kisebb, mint a hagyományos kijelzőké.
A 4,3 hüvelykes érintőkijelzős TFT képhatása jó
A hagyományos kijelzőkkel összehasonlítva az LCD paneles TFT kezdettől fogva tisztán lapos üveglapot használ, és a megjelenítési hatás lapos és derékszögű, frissítő érzést kölcsönözve az embereknek. Ezenkívül az LCD-monitorokkal könnyebben lehet nagy felbontást elérni kis képernyőkön. Például egy 17- hüvelykes LCD-monitor 1280 × 1024 felbontást érhet el, míg egy 18- hüvelykes színes CRT-kijelző általában 1280 × 1024 vagy annál nagyobb felbontást használ, ami nem teljesen kielégítő.
Érintse meg az Érzékenység lehetőséget
A kapacitív érintéstechnológia kiváló képernyőérzékenységet biztosít, ha ujjal vagy ceruzával használjuk. Ezeknek az eszközöknek a felülete különböző mértékű nyomásra reagál, szemben az ellenállásos érintőképernyővel, ahol határozott és közvetlen nyomást kell alkalmazni. A 4,3 hüvelykes érintőkijelzős TFT kapacitív érintőképernyő is elég érzékeny ahhoz, hogy csak ujjal használhassuk, toll nélkül.
Optikai minőség
A 4,3 hüvelykes TFT érintőképernyős kapacitív kijelzők kiváló optikai minőségükről ismertek. Az elektródafilm alatt elhelyezkedő üveghordozó a rendelkezésre álló fény nagy részét a felületre továbbítja, ami éles élességet és kontrasztot eredményez. Ezek a képernyők kiemelkedő színhűségükről is ismertek, amely támogatja a kiváló minőségű képek, videók és szoftvertartalmak megtekintését. Ez a nagyobb kioszkokba és interaktív kijelzőkbe integrálva pozitív hatással van a felhasználói élményre is.
4,3 hüvelykes érintőképernyős TFT típusok
Nemmatic LCD TFT képernyő
Nematikus egy görög szó, a szó jelentése a szálban ugyanaz, mint az angolban. Főleg azért, mert szabad szemmel megfigyelhető a folyadékkristály, úgy néz ki, mint egy selyemminta. Az LCD-képernyő molekulái az egydimenziós szabályos elrendezésű térben, a folyadékkristály-molekulák minden rúdhosszú tengelye egy adott irányt (vagyis mutató vektort) választanak főtengelyként, és egymással párhuzamosan helyezkednek el. És nem tetszik, hogy a lamellás folyadékkristály réteges szerkezetű. A rétegoszlop típusú folyadékkristályos illesztéshez képest nem sorrend, vagyis az S sorrendi paramétere kisebb, mint a lamellás folyadékkristályé, és kisebb a viszkozitása, így könnyebben áramlik (az áramlása főleg a szabadból származik molekulák mozgása a hosszú tengely irányában). A lineáris folyadékkristály az elterjedt TFT LCD kijelző, a TN (Twisted nematic) típusú folyadékkristály.
TN (Twisted Nematic) LCD képernyő
A 10. ábráról tudhatjuk, hogy amikor a felső és az alsó két üveglap között nincs feszültség, akkor az LCD elrendezése összhangban lesz a felső és az alsó két üvegdarab membránjával. TN típusú LCD-hez, és illeszkedjen a film szegények nézőpontjához 90 fokig. (lásd a 9. ábrát), így a folyadékkristály molekulák úgy vannak elrendezve, hogy a felfelé és lefelé automatikusan 90 fokkal elfordulnak, amikor a beeső fény áthalad a felső polarizáló filmen, a fényhullámok polarizációja csak irányt rendel. A folyadékkristály molekulákon keresztül a folyadékkristály molekulák 90 fokkal forognak, így amikor a hullámok elérik az alsó polarizáló filmet, a fény polarizációs iránya éppen 90 fokkal fordult el.
STN (Super Twisted Nematic) típusú LCD képernyő
Az STN LCD és a TN LCD felépítése nagyon hasonló, a fő különbség a TN LCD között, a folyadékkristály-molekulák elrendezése, az elforgatási szög felülről lefelé. Összesen 90 fokos, és írja be az STN LCD folyadékkristály molekulák vannak elrendezve, a forgási szög nagyobb lesz, mint 180 fok, általában 270 fok. (lásd a 12. ábrát) elfordulása miatt más a szög, más a jellemzői. A 13. ábrán látható, hogy a TN az áteresztőképességi görbe STN LCD feszültségét beírjuk és beírjuk, ha alacsony a feszültség, akkor a fény behatolási aránya nagyon magas. Nagy feszültség esetén a behatolási sebesség fénye nagyon alacsony. Tehát a normál fehér polaroid konfigurációhoz tartoznak.
TFT LCD (vékonyfilmes tranzisztoros LCD képernyő)
TFT LCD kínai fordítása a név az úgynevezett vékony film tranzisztoros folyadékkristályos kijelző, a kezdetektől fogva említettük LCD feszültségszabályozás előállítása szürke. A vékonyréteg tranzisztor használatát a feszültség generálására, a folyadékkristályos kijelző átmenetének szabályozására pedig TFT LCD-nek nevezik. A 8. ábra keresztmetszeti szerkezete alapján a felső és alsó két üvegréteg között, LCD-vel párhuzamos lemezkondenzátort fogunk alkotni, ezt nevezzük CLC-nek (folyadékkristály-kondenzátor). A mérete kb. 0,1 m3, De gyakorlati alkalmazásnál a kapacitás és a feszültséget nem tudja a következő alkalommal frissíteni a képen.
4,3 hüvelykes 4,3 hüvelykes TFT érintőképernyős anyaga
A 4,3 hüvelykes érintőképernyős TFT anyagösszetétele több kulcsfontosságú alkatrészből áll, amelyek mindegyike meghatározott célt szolgál az eszköz működésében. Általában a következő anyagokat használják.
Üveg hordozó:A kijelző alapja általában erős, tartós üveganyagból, például boroszilikát vagy alumínium-szilikát üvegből készül. Ez a hordozó stabil platformot biztosít a TFT rétegek lerakásához.
Vékonyréteg tranzisztorok:A TFT-k félvezető anyagokból készülnek, leggyakrabban amorf szilíciumból (a-Si). Az újabb technológiák azonban poliszilíciumot vagy akár alacsony hőmérsékletű polikristályos szilíciumot (LTPS) használnak a nagyobb teljesítmény érdekében. Ezeket a tranzisztorokat az üveghordozóra helyezik, és az egyes pixelek elektromos áramának szabályozására szolgálnak.
Dielektromos anyagok:Szilícium-dioxidból (SiO2) vagy más magas k dielektromos anyagokból készült szigetelőrétegeket használnak a különböző vezető rétegek elválasztására a TFT szerkezeten belül. Ezek biztosítják az elektromos leválasztást és megakadályozzák a rövidzárlatot.
Vezető anyagok:Fémeket, például indium-ón-oxidot (ITO) vagy indium-cink-oxidot (IZO) használnak a TFT-k forrás- és leeresztő elektródáihoz, valamint a kapacitív érintőképernyők átlátszó vezetőrétegéhez. Ezek az anyagok nagy vezetőképességgel és átlátszósággal rendelkeznek, amelyek kritikusak a kijelző teljesítménye szempontjából.
Színszűrők:Ezek polimer mátrixba ágyazott szerves festékekből vagy pigmentekből állnak. A TFT-tömb fölé helyezve a piros, zöld és kék alpixeleket hozzák létre, amelyek egyesülve színes képeket alkotnak.
Polarizáló filmek:Az LCD felső és alsó felületére polarizáló anyagok kerültek a fényáteresztés irányának szabályozására, így lehetővé válik a fényerő és a kontraszt szabályozása.
Kapszulázó rétegek:A kijelző belsejében lévő érzékeny alkatrészek védelme érdekében szervetlen anyagokból, például szilícium-nitridből (Si3N4) vagy szilícium-oxidból készült tokozási rétegeket használnak. Ezek a rétegek megakadályozzák a nedvesség és az oxigén behatolását és a belső áramkörök károsodását.
Ragasztók és ragasztóanyagok:Különböző típusú ragasztókat használnak a különböző rétegek egymáshoz rögzítésére, például optikailag átlátszó ragasztókat (OCA) az érintésérzékelőnek a kijelzőhöz való ragasztására, vagy UV-re keményedő epoxikat a fedőüveg rögzítésére.
Érintőszenzorok:A kapacitív érintőképernyők esetében egy indium-ón-oxid (ITO) vagy más vezetőképes anyag réteget mintáznak rácsszerű szerkezetté, hogy létrehozzák az érintési beviteli felületet. Az ellenállásos érintőképernyőknél két vékony, rugalmas réteg van vezetőképes bevonattal, amelyeket távtartók választanak el egymástól.
A fogyasztói elektronika:A 4,3 hüvelykes érintőkijelzős TFT-t legszélesebb körben a fogyasztói elektronikában használják, beleértve az okostelefonokat, táblagépeket, laptopokat, tévéket stb. Ezekhez az eszközökhöz nagy felbontású kijelzőre van szükség, hogy a felhasználók jobb vizuális élményben legyenek.
Orvosi berendezések területe:A 4,3 hüvelykes érintőképernyős TFT-t széles körben használják orvosi berendezésekben is. Például az olyan orvosi berendezésekhez, mint az ultrahangos diagnosztikai gépek, elektrokardiográfok, vérnyomásmérők és hőmérők a kórházakban, nagy felbontású és kontrasztos kijelzőkre van szükség, hogy az orvosok pontosabb diagnózist készíthessenek az állapotról.
Ipari automatizálási terület:A 4,3 hüvelykes érintőkijelzős TFT-t széles körben használják az ipari automatizálás területén is. Például: CNC szerszámgépek, ipari robotok, folyamatirányító rendszerek stb. nagy felbontású, nagy fényerejű, nagy szívósságú és nagy stabilitású kijelzőket igényelnek.
Autóelektronika:A 4,3 hüvelykes érintőkijelzős TFT szintén nagyon gyakori alkalmazás az autóelektronika területén. Például: az autós műszerek, navigációs berendezések stb. mindegyikéhez nagy felbontású és nagy színtelítettségű kijelzőre van szükség, hogy a vezetők jobb vezetési élményben részesüljenek.
4,3 hüvelykes TFT-folyamat érintőképernyővel
Az érintőképernyős TFT (Thin Film Transistor) gyártási folyamata összetett, és több pontos lépésből áll. Az alábbiakban röviden bemutatjuk az általános folyamatot.
Az üvegfelület előkészítése:A TFT-tömb alapjaként egy tiszta üveghordozót választottak. Alapos tisztításon esik át, hogy eltávolítsa az esetleges részecskéket vagy szennyeződéseket.
Vékonyréteg tranzisztorok lerakása:Olyan technikák alkalmazásával, mint a kémiai gőzleválasztás (CVD), a fizikai gőzleválasztás (PVD) vagy a centrifugálás, különböző rétegeket helyeznek fel a hordozóra a TFT-struktúrák létrehozásához. Ezek a rétegek általában tartalmazzák a kapuszigetelőt, a kapuelektródát, a félvezető réteget, a rétegközi dielektrikumokat, a forrás/lefolyó elektródákat és a passzivációs réteget.
Fotó litográfia:Minden felvitt réteget fotolitográfiával mintáznak meg, ahol fotorezisztet alkalmaznak, és ultraibolya fénynek teszik ki a mintát meghatározó maszkon keresztül. Ezután előhívják a megvilágított fotorezisztet, és a maratást követően a kívánt mintát hagyják hátra a hordozón.
Színszűrő és tömb integráció:A színszűrők úgy jönnek létre, hogy RGB (piros, zöld, kék) festékeket nyomtatnak vagy bevonnak a hordozóra, majd védőréteggel vonják be. A TFT tömb a színszűrő tömbhöz van igazítva, és össze van kötve a pixelmátrix kialakításával.
Polarizátor rögzítés:Polarizáló filmek vannak rögzítve az LCD-köteg felső és alsó felületére, hogy szabályozzák a fény polarizációját és lehetővé tegyék a képalkotást.
Háttérvilágítás összeállítás:Egy LED-es háttérvilágítási egység van összeszerelve és a kijelzőegységhez rögzítve az LCD megvilágításához. Diffúzorok és reflektorok is beépíthetők a fényeloszlás és a fényerő egyenletességének javítása érdekében.
Érintésérzékelő gyártás:A kapacitív érintőképernyőknél egy második hordozó is használható az érintésérzékelő réteg létrehozásához. Ez a réteg ITO-ból vagy más vezető anyagból készült finom ráccsal mintázott. Alternatív megoldásként az érintésérzékelő közvetlenül a színszűrő tömb tetejére integrálható a gyártás korábbi szakaszaiban.
Érintésintegráció:Az érintésérzékelő a kijelzőegységhez van igazítva és hozzá van kötve. Ez a lépés magában foglalhatja az optikai átlátszó ragasztók (OCA) használatát a lapos és átlátszó felület biztosítása érdekében.
A 4,3 hüvelykes érintőkijelzős TFT a modern elektronikai termékek gyakori kijelzője. A megfelelő karbantartás meghosszabbíthatja az élettartamát és megőrizheti a kiváló minőségű megjelenítési hatásokat.
Először is kerülje a statikus kijelzőket hosszú ideig. Ha ugyanazt a képet hosszabb ideig jeleníti meg, a kép visszamaradhat, vagy a képernyő kiéghet. Javasoljuk, hogy a kijelző tartalmát rendszeresen módosítsa.
Másodszor, tartsa tisztán. Használjon tiszta, puha ruhát a képernyő finom törléséhez, és kerülje a szerves oldószereket, például alkoholt és acetont tartalmazó tisztítószereket.
Kerülje az erőszakos ütközéseket is. A képernyő károsodásának elkerülése érdekében ne érintse meg vagy ütögesse a képernyőt éles tárgyakkal.
Ezenkívül kerülje a magas hőmérsékletű és párás környezetet. A hosszú ideig tartó magas hőmérséklet vagy páratartalom károsíthatja a színes képernyőt, ezért kerülni kell az expozíciót és a merítést.
Végül végezzen rendszeres rendszerfrissítéseket. Tartsa naprakészen a rendszerszoftvert, és javítsa ki a lehetséges megjelenítési problémákat és hibákat.
Általánosságban elmondható, hogy a 4,3 hüvelykes érintőképernyős TFT karbantartása figyelmet igényel a statikus kijelző elkerülésére, tisztán tartására, az erőszakos ütközések elkerülésére, a magas hőmérsékletű és párás környezet elkerülésére, valamint a rendszeres rendszerfrissítésekre. A megfelelő karbantartási intézkedések biztosítják a 4,3 hüvelykes érintőképernyős TFT hosszú távú stabil működését és jó megjelenítési hatását.
A mi gyárunk
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., professzionális LCD kijelző, LCM LCD modul, LED háttérvilágítás forrás, TP érintőképernyő tervezés fejlesztés, gyártás. Magas színvonalú, tapasztalt mérnöki és műszaki személyzet csoportjával, hogy minőségi termékeket és szolgáltatásokat biztosítsunk Önnek.
GYIK
